3. september 2015
Hvordan koble ringeklokke?
Vi får daglige henvendelser fra kunder vedr. hvordan koble og kable opp en dørklokke, hva man trenger av produkter osv.
Det å koble en dørklokke er egentlig veldig enkelt, og noe de fleste gjør det selv. Vi hjelper deg gjerne på veien:)
Har du allikevel lyst til å sette bort jobben er dette en enkel jobb for alle elektrikere (og hobbyelektrikere)!
Hva trenger du?
Ok, la os komme i gang!

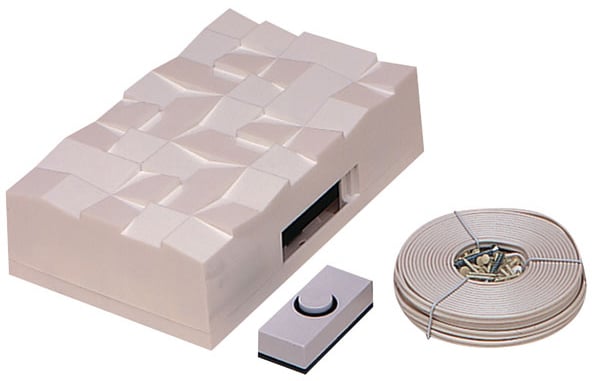

Et fungerende ringeklokke system består som regel av følgende deler.
Ringeklokke: er mottakeren som avgir lyden og plasseres inne i boligen din. Finnes gjerne i to varianter, mekanisk eller elektronisk. Med en mekanisk ringeklokke er det en “hammer” inne i produktet som manuelt lager lyden idet ringeklokken blir aktivert. Med en elektronisk dørklokke er lydene lagret elektronisk og avspilles ved aktivering.
Ringeklokken strømforsynes enten via en ringetrafo eller batterier. Mer om dette senere i innlegget.

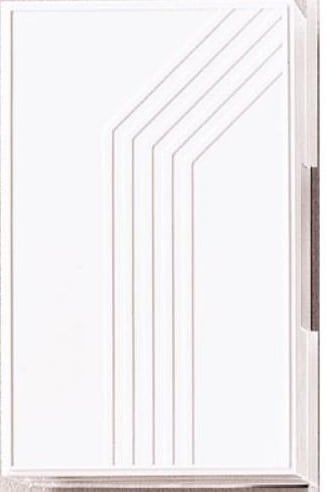

Friedland D3126 ringeklokke
Ringeknapp: er knappen du plasserer ved inngangspartiet. Ringeknappen sin oppgave er å åpne/lukke strømkretsene som inngår i ditt ringeklokkesystem. Vurder om du skal ha en ringeknapp med belysning eller uten.

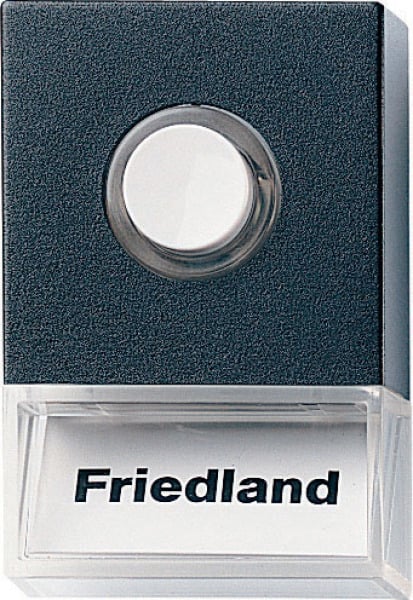

Friedland D723 ringeknapp
Ringetrafo: Omgjør 230V til 8-16V (som er bedre egnet for ringeklokker) og sørger for fast strømspenning til din ringeklokke. Står gjerne i et sikringsskap, veggboks eller innebygget i selve ringeklokka. Du kan også velge å ikke bruke transformator, og heller strømforsyne systemet ditt med batterier i ringeklokka.
Husk da på at du IKKE kan ha lys i ringeknappen din, ettersom lyset i knappen da vil tømme batteriene i ringeklokka raskt.

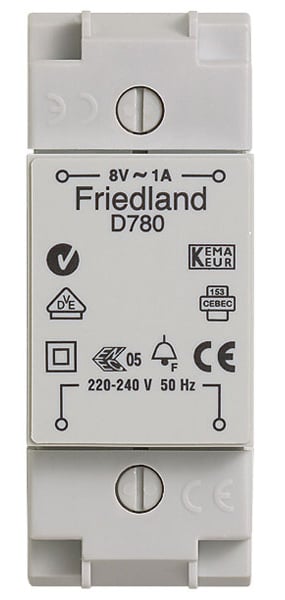

Friedland D780 ringetrafo
Ringeledning: en ledning med en eller to tråder som går gjennom alle delene i ditt ringeklokke system. Ledningen fører spenning som da lukkes/åpnes idet ringeknappen trykkes inn.

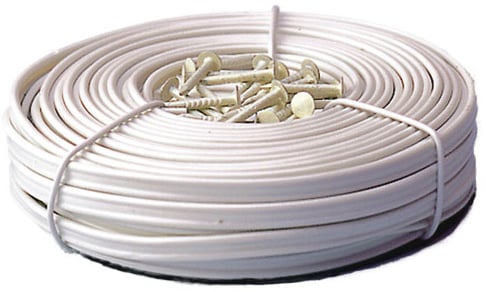

Friedland D561 8M ringeledning

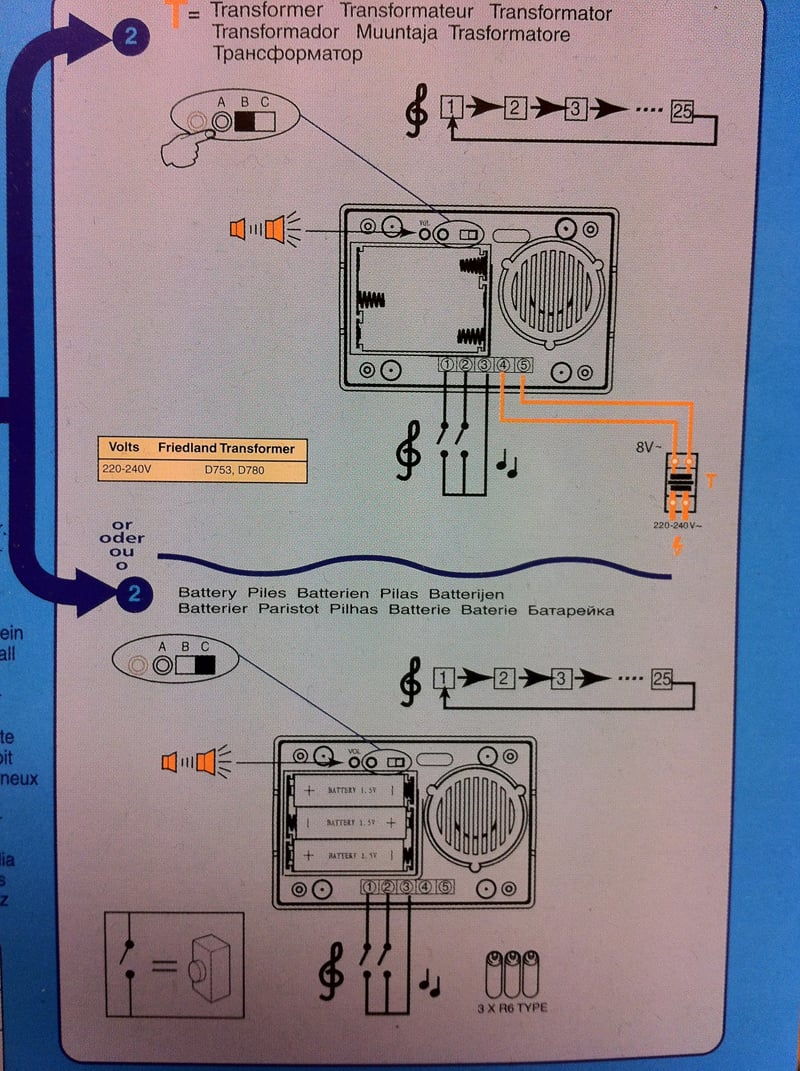

Koblingskjema: viser deg hvordan du skal koble og kable ringeklokke systemet ditt.
Friedland koblingskjema
Hvordan koble riktig?
Det å kable en dørklokke er egentlig veldig enkelt. Bruk sunn fornuft sammen med et koblingskjema så er du på god vei.
Som regel følger det med et koblingskjema på de fleste dørklokker – disse viser deg hvor ledningene skal gå. Dette gjelder da hvis du skal sette opp et nytt ringeklokkeanlegg.
Har du allerede et system som fungerer i dag er det bare å bytte ut de enhetene som eventuelt krever å byttes ut.

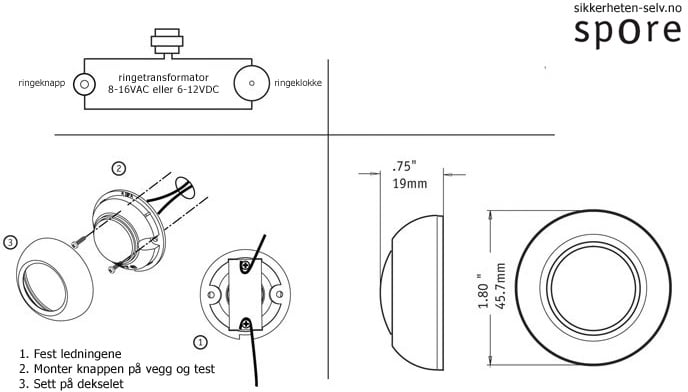

Under ser du et eksempel på koblingskjema til Spore True ringeknapper, en av våre mest populære dørklokker. Dette er et typisk standard oppsett, med èn ledning FRA ringetafo TIL ringeklokke, èn ledning FRA ringetrafo TIL ringeknapp og èn ledning FRA ringeknapp TIL ringeklokke.
Ønsker du flere eksempler på koblingskjemaer kan du se via linken under, der har vi gjort et google søk på “doorbell diagram”. Da får du opp en del informative koblingskjemaer, både for deg som skal kable 1 knapp og dørklokke – og for deg med 2 ringeknapper.
Noen typiske utfordringer
Jeg har kjøpt ny ringeknapp med lys, og når jeg trykker inn knappen ringer dørklokka kontinuerlig! Hva er galt??
Dette er en problemstilling som dukker opp en gang iblant, og det er ganske sikkert at du har en dørklokke (innvendig mottaker) som ikke takler en ringeknapp med belysning. Det er faktisk slik at enkelte dørklokker ikke kan brukes sammen med en ringeknapp med lys.
Det finnes da noen alternativer.
- Bytte ut knappen med en som ikke lyser.
- Bytte ut dørklokka med f.eks. en Honeywell / Friedland modell (alle Honeywell dørklokker kan brukes sammen med ringeknapper med belysning)
- Skaffe deg et relè som håndterer spenningen slik at det vil fungere som normalt
- Fjerne belysningen fra knappen manuelt
Ringeklokka sluret en dag her som om den hengte seg opp og nå virker den ikke. Hva kan gjøres?
Hei Øystein
Det er vanskelig å skulle fastslå en årsak til deg ut ifra informasjonen du kommer med. Her er det flere ting som kan være problemet. Start med å måle spenningen på systemet ditt, ofte hvis ringeklokka slurer kan det være et tegn på lav spenning. Det er sjelden noe problem med knappen, så mest sannsynlig ligger feilen din i ringeklokka eller trafoen.
Ta gjerne kontakt med hvis du har ytterligere spørsmål. Ha en fortsatt fin dag!
Mvh
Sikkerheten-selv.no
Hei eg var en gang bort i samme problemet på en D3230
Vis knappen henger når man trykker den hart eller skjeiv inn. juster kontakt der ledningene skruest fast,kan bli litt vridd vis man skrur for hart til.
Vis dette har skjedd og knappen har stått inne en stund.så har en
termosikring på elektromagnet i ringeklokken gått 2A86 c
Enkleste er å kjøpe ny ringeklokke, vis man ikkje kan skifte sikringen.
Jeg har det samme problemet med min D3230. Lurer på om hvor skal jeg kjøpe den termosikringen 2A-86C? Må jeg demontere alt for å skifte sikringen?
Jeg har kjøpt en Friedland D117. Tidligere hadde jeg en tilsvarende som jeg fjernet for et halvt år siden. Ringeklokken var koblet til en transformator. Problemet mitt er at jeg har glemt hvordan den var koblet. Det er 4 ledninger som kommer ut av veggen, som jeg forstår er det 2 ledninger som er strømførende og 2 som går til ringeknappen. Hvordan kan jeg finne ut hvilke 2 som er strømførende?
Hei
Ja, mest sannsynlig er det slik at to av ledningene kommer fra trafoen (strømførende) og de to andre fra ringeknappen. Hvis du ikke har mulighet til å følge ledningene for å se hvor de ender opp, eventuelt se på fargene og sammenligne i andre enden ved sikringsskapet og ute ved knappen er du nesten nødt til å få målt ledningene med et multimeter. Da kan du se hvilke av disse parene av ledninger som er strømførende. På D117 skal ledningene som kommer fra knappen inn på terminal 1 og 3.
Hei,jeg har en gammel friedland nr106,som ganske så plutselig murrer hele tiden.Den er koblet opp mot en Ring Bell 2,dette har fungert i hele vinter,men her før en uke tid siden begynte problemene.Har prøvd med en ny friedland,men samme med den,står å murre hele tiden.Kan det være trafoen som det er feil med?
Hei
Det er alltid vanskelig å gi et 100% godt svar på dette uten å se på anlegget fysisk. Vi anbefaler derfor alltid at du får en elektriker til å se på det, han vil raskt kunne finne ut av hva som eventuelt er problemet her. Men slik du forklarer det kan det tyde på at det er trafoen som er problemet. Spesielt ettersom du har byttet ut selve ringeklokken med en ny, og du får samme problem der..
Mvh
Sikkerheten-selv.no
Hei
Jeg ønsker å kjøpe Nest Hello:
Denne krever eksisterende kablet oppsett, noe jeg ikke har. Hva av tilbehør anbefales til denne for at den skal fungere? Hvilken ringetrafo kan benyttes i en koblingsboks?
Mvh Lars
Hei
Vi har nå endelig fått på plass en løsning for dette – hvor kompatible produkter og koblingskjema er med. Klikk her for å lese mer om hvordan koble Nest Hello til eksisterende ringeklokke!
Hei,
Jeg har en ringeklokke med trafo som har sluttet å fungere.
Først ga den kun enkelt pling (sjekket i selve ringeklokken og pinnen som beveges for å slå mot metall skiven for å lage lyd var da presset mot metallskiven, mao den ga ett ‘støt’ og ble deretter stående).
Jeg ga den da en liten ‘reset’ ved å dytte den tilbake i senter av spolen, men til liten nytte da den fortsatt ga kun ett pling og ble stående.
Siden den blir stående fast fungerer selvsagt ikke knappen.
Tenkte ikke så mye over dette og satte det på ‘to-do’ listen å skaffe ny klokke.
Da jeg nylig fikk tilgang til termografi kamera tok jeg noen bilder av sikringsskapet. Oppdaget da at selve ringetrafoen var varmere enn resten av sikrings-skapet, inkludert måleren. Kjente på trafoen og denne var ganske varm (varmere enn kroppstemperatur).
Skrudde da av trafoen.
Kan det være trafoen i seg selv som er ødelagt og ikke selve ringeklokken (hvor pinnen kun gir ett anslag og blir stående?).
Litt kjipt å bytte ringeklokken hvis det er trafoen som er problemet.
Hei, og takk for din henvendelse
For meg så høres det ut som det er selve ringeklokken din som er problemet, men dette er vanskelig å si uten å se på systemet. Det er ikke unormalt at trafoen kan bli litt varm, spørsmålet er bare hvor varm den egentlig er. Har du tilgang til mulitimeter vil det være lurt å gjøre noen målinger, se hva slags spenning du får ut fra trafoen og ute ved knappen. Med en gang det er snakk om å gjøre endringer på et slikt system, deriblant trafoen som sitter i sikringsskapet må du ha en elektriker til å se nærmere på dette. En elektriker vil i løpet av kort tid kunne fastslå hvor feilen ligger.
Ta gjerne kontakt med oss hvis du har flere spørsmål!
Mvh
Sikkerheten-selv.no
Hei
Har kjøpt fra dere Ring Doorbell 2 og koblet den mot eksisterande Micromatic Mikroklang, også koblet mellom diode som anvist. Funker ikke! Noe tips?
Hvordan koble en Honywell ? Kjøpt hos dere for å bytte ut en eldre Friedland.
Hei
Jeg har ringeknapp med calling på bakkeplan, og vanlig ringeknapp på utsiden av døra. Problemet er at jeg ikke hører disse når jeg sitter på verandaen. Er det noen trådløse systemer der man kan koble signalet fra eksisterende ringeklokker til en sender som virker sammen med en trådløs ringklokke som jeg kan ta med ut på verandaen?
Hei Tommy
Ja, det finnes – såfremt du har mulighet til å få et kablet signal fra callingsystemet ditt og inn på det vi kaller en trådløs converter. Den kan igjen sende et trådløst signal til èn eller flere trådløse mottakere. Jeg vil anbefale å se nærmere på denne trådløse converteren, som igjen kan brukes sammen med alle Honeywell sine trådløse ringeklokker og mottakere.
Har du flere spørsmål er det bare å ta kontakt med oss.
Mvh
Sikkerheten-selv.no
Kan jeg ha 2 ringeknapper på forskjellige steder til en trafo og en ringeklokke? Hvordan kobles dette?
Hei
Ja, på de fleste kablede ringeklokkene i vårt sortiment kan du koble til 2 knapper. Dette er beskrevet i produktbeskrivelsen hvis mulig. Koblingskjema til de ulike modellene følger også med i forpakningen hvor dette er forklart.
Har lest noen av kommentarene. Er det sånn at ledningene på ringeknappen ikke er strømførende? Kun de som går til transformatoren.
Hei Eva
Ledningene som går ut til knappen er strømførende. Dette kan du også få sjekket med et multimeter. Poenget med et kablet ringeklokkesystem er at strømkretsen kortsluttes når knappen trykkes inn (dette tilsvarer at ledningene tas inntil hverandre).
Mvh
Sikkerheten Selv
Hei. Jeg har kjøpt meg en Smart ringeklokke med kamera på. Og der må altså de to kablene som sitter i de gamle Friedland knappene festes i. Men disse gamle klokkene ble framontert for noen år tilbake. Hva må jeg da gjøre?? Kan jeg da kjøpe en transformator koble 230v inn i den og dra 2 kabler fra transformator ut til knappen?? Setter STOR pris på svar.
Hei Marius, og takk for din henvendelse:)
Du skriver ikke hvilken smart ringeklokke med kamera du har kjøpt, så vanskelig å gi deg et 100% riktig svar her. Men, vi prøver..
De fleste smarte ringeklokker med kamera, samt stort sett alle andre kablede ringeknapper kan ikke kobles til 230V direkte. Derimot vil flere av de kunne fungere slik du skisserer, dvs. med en ringetrafo “mellom”. Enkelte smarte dørklokker med video og kamera krever i tillegg en kablet ringeklokke (mottaker) for å fungere. Så det du kan vurdere er Honeywell D3230 eller D3126, de fungerer stort sett med de fleste smarte ringeklokker med kamera som er på markedet. Disse er altså ringeklokker med innebygget ringetrafo, kort fortalt to fluer i en smekk.
Håper dette ga deg noe mer info. Ring oss gjerne på tlf. 64 00 94 54 så kan vi ta en nærmere gjennomgang.
Mvh
Sikkerheten-selv.no
Hei. Har en Honeywell d117, men det er dårlig lyd i den. Kan jeg kjøpe en til og koble til samme knapp? Evt koble videre fra samme innedel?
Hei Roar
Nei, dessverre – i utgangspunktet kan ikke disse paralellkobles.
Mvh Torbjørn, Sikkerheten-selv
Hvor ofte ryker trafoen? Har en D3126 som plutselig sluttet å virke. Sliter med å finne ut hva som er galt. Trykknapper ser hel og fin ut.
Hei
Det er ikke ofte, kan knapt huske vi har vært borte i en trafo i disse som ryker. Men klart, det er jo elektronikk så alt kan skje. For å finne ut av hva som er problemet her vil jeg anbefale deg å måle spenningen ut fra trafoen. På den måten vil du raskt kunne lokalisere hva som er problemet.
Ta gjerne kontakt med oss så kan vi hjelpe deg videre:)
Mvh
Sikkerheten-selv
Hei!
Jeg har kjøpt og montert Ring doorbell 2 pro hardwired. Bytta ut den gamle ringeklokka og satt inn trafo som fulgte med Ring. Fungerer fint! Vil bare sjekke om jeg hadde lov til å gjøre det selv eller om elektriker bør gjøre jobben/godkjenne den?
Hei
Installasjon av ringetrafo er en jobb for elektriker, så vil anbefale deg å ta kontakt med en lokal elektriker som kan bistå her:)
Mvh Sikkerheten-selv
Jeg takker dere for denne beskrivelsen.
Min ringeklokke med lys og pling lyd, høres nesten ikke. Jeg ønsker å bytte ut enheten som lager lyd, med en ny som har høy lyd, da jeg har nedsatt hørsel.
Vi har to dører med felles ringeklokke (men ulik lyd per dør) Den ene virker ikke alltid, man må gjerne trykke flere ganger på knappen. Må hele ringeklokken byttes eller bare knappen? (Den er over 25 år gammel)
Med tanke på alder generelt vil jeg nok anbefale deg å bytte ut hele systemet ditt, selv om man muligens kan klare seg med å kun bytte en del.
Ta gjerne kontakt med oss på post@sikkerheten-selv.no om du lurer på noe mer.
